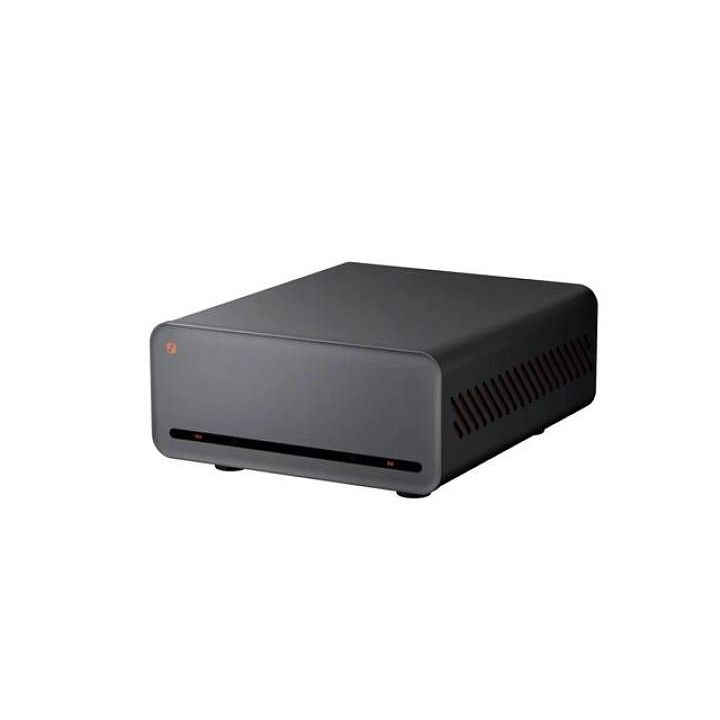

Lineární napájecí zdroj Fosi Audio PSU20

Lineární napájecí zdroj pro DAC převodníky, streamery, sluchátkové zesilovače, předzesilovače a další nízkonapěťové Hi-Fi komponenty. Dva nastavitelné DC výstupy, USB-A, tři oddělené napájecí větve a velmi nízké zvlnění pouhých 0,1 mV.
Fosi Audio PSU20 nahrazuje několik běžných spínaných adaptérů jedním lineárním zdrojem a poskytuje stabilní a nízkošumové napájení až pro tři kompatibilní zařízení současně.

Srdcem PSU20 je zakázkový toroidní transformátor z čisté mědi. Fosi Audio uvádí výkon transformátoru 80 W a krátkodobou výkonovou rezervu až 100 W, což pomáhá udržet stabilní napájení i při současném použití více výstupů.

PSU20 využívá tři lineární regulátory LM1085IT a jeden ST78M05. V kombinaci se samostatným usměrněním, filtrací a ochranou jednotlivých větví vzniká napájecí základ navržený přímo pro citlivou audio elektroniku.

3× zařízení současně

Dva DC výstupy a jeden USB-A výstup umožňují napájet několik kompatibilních komponentů z jediného PSU20.

0,1 mV velmi nízké zvlnění

Nízké ripple pomáhá omezit rušivé složky napájení a vytvořit čistší základ pro audio elektroniku.

5 / 12 / 15 volitelné napětí

Nastavitelné výstupy rozšiřují kompatibilitu se streamery, DAC převodníky, předzesilovači a další elektronikou.

80 W toroidní transformátor

Zakázkový měděný toroidní transformátor poskytuje stabilní rezervu i při napájení více zařízení.

PSU20 používá lineární regulaci a samostatnou filtraci jednotlivých výstupních větví. Každý výstup má vlastní usměrnění, filtraci, regulaci a ochranu.

Jednotlivá napájená zařízení si tak vzájemně méně ovlivňují napájecí větev, což je důležité zejména při kombinaci digitálních zdrojů, DAC převodníků a analogových stupňů.

PSU20 nabízí dva samostatně nastavitelné DC výstupy a jeden pevný USB-A výstup. Před připojením zařízení vždy zkontrolujte jeho požadované napětí, polaritu konektoru a maximální příkon.

DC OUT 1 - 12 V nebo 15 V - Jmenovitý výkon výstupu: 20 W

Vhodné například pro kompatibilní DAC, streamer, sluchátkový zesilovač nebo předzesilovač.

DC OUT 2 - 5 V nebo 12 V - Jmenovitý výkon výstupu: 15 W

Ideální pro kompatibilní nízkonapěťovou digitální elektroniku a příslušenství.

USB-A OUT - 5 V / 1 A - Jmenovitý výkon: 5 W

Pro menší USB zařízení a kompatibilní příslušenství napájené 5 V.

JAK SPRÁVNĚ ZAPOJIT

1. Zkontrolujte síťové napětí - Před připojením k síti ověřte polohu přepínače 115 / 230 V. Pro českou a běžnou evropskou síť je určena poloha 230 V.

2. Zvolte správný výstup - DC1 nabízí 12 / 15 V, DC2 nabízí 5 / 12 V a USB-A poskytuje 5 V / 1 A.

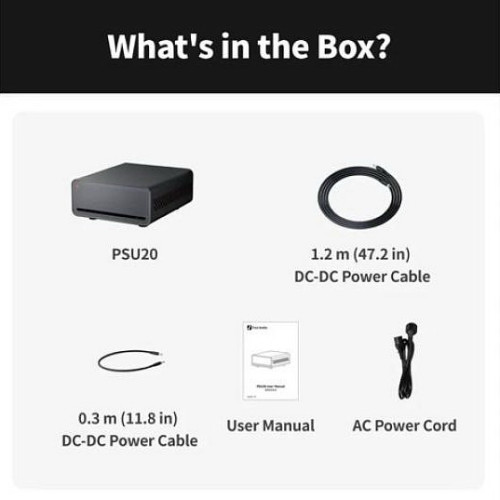

3. Připojte zařízení - Propojte PSU20 s napájeným komponentem odpovídajícím DC-DC kabelem a zkontrolujte správné napětí a polaritu.

4. Až potom připojte síť - Po kontrole všech výstupních nastavení připojte napájecí kabel PSU20 do elektrické sítě.

Připojení zařízení k nesprávně nastavenému napětí může vést k jeho poškození. PSU20 nepoužívejte pouze podle typu konektoru – vždy ověřte požadované napětí, polaritu a příkon napájeného zařízení. Nastavení výstupu měňte při vypnutém nebo odpojeném PSU20

Navrženo i pro dlouhodobý provoz

PSU20 obsahuje ochranu proti přehřátí, přepětí a nadproudu. Při vyšší teplotě se automaticky aktivuje interní ventilátor.
Ventilátor se spouští při teplotě přibližně 55 °C a výrobce udává provozní hlučnost pouze kolem 30 dB.

Technické parametry:

Typ Lineární napájecí zdroj pro audio komponenty
Síťový vstup 115 V / 230 V AC, přepínatelný
Rozsah pro nastavení 115 V 100–120 V AC
Rozsah pro nastavení 230 V 220–240 V AC
DC výstup 1 12 / 15 V, jmenovitý výkon 20 W
DC výstup 2 5 / 12 V, jmenovitý výkon 15 W
USB-A výstup 5 V / 1 A, 5 W
Počet výstupů 3 oddělené výstupní větve
Zvlnění Až pouze 0,1 mV
Transformátor 80W toroidní, krátkodobě až 100 W
Usměrňovač GBU806, 600 V / 8 A
Lineární regulace 3× LM1085IT + 1× ST78M05
Ochrany Přehřátí, přepětí, nadproud
Aktivace ventilátoru Přibližně při 55 °C
Hlučnost ventilátoru Přibližně 30 dB
Provozní teplota −20 až 40 °C

Výrobce: Fosi Audio
